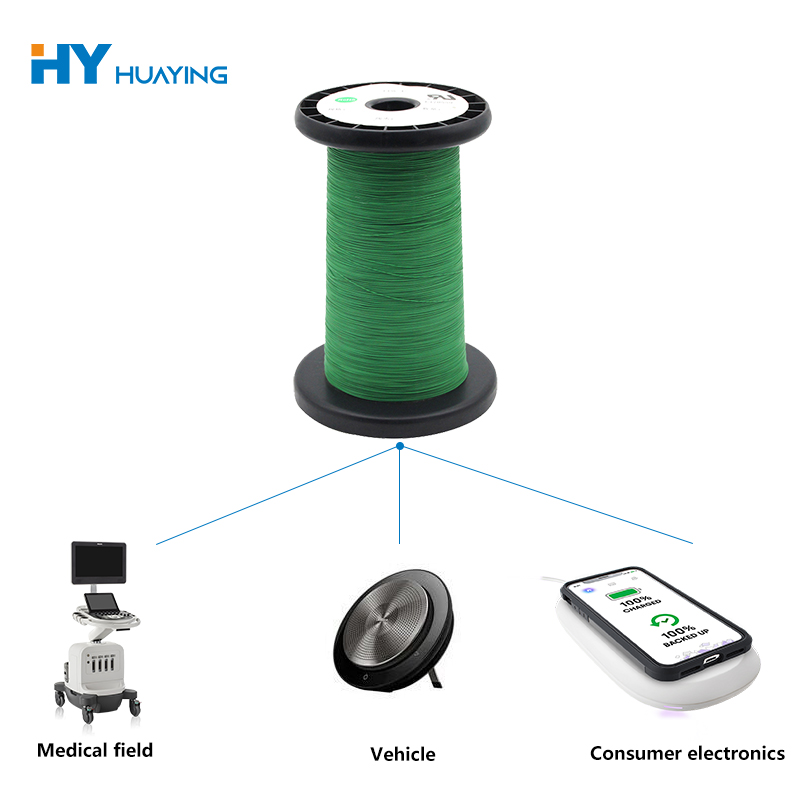

Üç qatlı emaye məftil elektrik izolyasiyasını və sarma səmərəliliyini necə yaxşılaşdıra bilər

Huaying, xüsusi izolyasiya edilmiş məftil istehsalçısı inkişaf edirÜçqat emaye məftiletibarlı elektrik izolyasiyası, ardıcıl keçiricilik və dəqiq sarma performansı tələb edən tətbiqlər üçün. Onun tikintisini, istehsal prosesini və seçim meyarlarını başa düşmək mühəndislərə və satınalma qruplarına kompakt elektrik və elektron avadanlıqlar üçün uyğun naqili seçməyə kömək edir.

Üç qatlı emaye məftil elektrik keçiriciliyini çoxsaylı qoruyucu izolyasiya təbəqələri ilə birləşdirmək üçün nəzərdə tutulmuşdur. Onun performansı keçirici ölçülərdən, örtük materiallarından, izolyasiya qalınlığından, yapışmadan və istehsal konsistensiyasından asılıdır. Transformatorları, induktorları, rulonları və digər elektromaqnit komponentləri layihələndirən mühəndislər üçün bu xüsusiyyətlər sarımın səmərəliliyinə, elektrik etibarlılığına və uzunmüddətli işləmə sabitliyinə təsir göstərir. Bu təlimat iş prinsiplərini, əsas üstünlükləri, istehsal mülahizələrini, tətbiq ssenarilərini və üç qatlı izolyasiya edilmiş sarma naqilləri ilə əlaqəli satınalma amillərini izah edir. O, həmçinin Huaying-in istehsal imkanlarını təqdim edir və alıcıların tel spesifikasiyasını seçməzdən əvvəl verməli olduğu praktiki sualları təqdim edir.

Mündəricat

1. Üç qatlı emaye tel nədir?
2. Onun strukturu və material tərkibi necə işləyir?
3. Əsas Performans Üstünlükləri Nələrdir?
4. Üç qatlı emaye məftil necə hazırlanır?
5. Üç qatlı emaye məftil harada istifadə olunur?
6. Tel xüsusiyyətlərini necə müqayisə edirsiniz?
7. Alıcılar düzgün teli necə seçməlidirlər?
8. Huaying haqqında nə bilməlisiniz?
9. Tez-tez verilən suallar
10. Nəticə

1. Üçqat emaye məftil nədir?

Üçqat emaye məftil, keçiricini ətrafdakı komponentlərdən elektriklə təcrid etməyə kömək etmək üçün çoxlu izolyasiya örtükləri və ya təbəqələri ilə hazırlanmış keçirici məftildir. Məhsulun dizaynından asılı olaraq keçirici misdən və ya digər təyin olunmuş keçirici materialdan hazırlana bilər, izolyasiya sistemi isə elektrik, istilik və mexaniki tələblərə uyğun seçilir.

Tək bir örtüklə qorunan keçiricidən fərqli olaraq, üç qatlı izolyasiya dizaynı çoxsaylı qoruyucu maneələri təmin edir. Bu konstruksiya izolyasiyanın etibarlılığını artıra bilər və istehsalçılara sarım sahəsinin məhdud olduğu yerlərdə kompakt elektromaqnit komponentləri hazırlamağa kömək edə bilər.

Termin hər növ üçlü izolyasiya edilmiş tel ilə qarışdırılmamalıdır. Emaye sarma teli və üçqat izolyasiyalı tel fərqli örtük sistemlərinə, tikinti üsullarına və uyğunluq tələblərinə malik ola bilər. Buna görə alıcılar, bütün üç qatlı naqillərin eyni performans xüsusiyyətlərini paylaşdığını güman etməkdənsə, məhsulun dəqiq strukturunu yoxlamalıdırlar.

Mövcud məhsul haqqında daha çox məlumat üçün Huaying Triple-Layer Enameled Wire məhsul səhifəsinə daxil olun.

2. Onun strukturu və material tərkibi necə işləyir?

Üç qatlı sarma telinin performansı keçirici və izolyasiya sisteminin birlikdə necə işlədiyindən asılıdır. Hər bir komponent telin ümumi elektrik və mexaniki xüsusiyyətlərinə töhfə verir.

• Keçirici nüvə:Sargı vasitəsilə elektrik cərəyanını keçirir. Keçirici material, kəsik ölçüləri və tel konfiqurasiyası elektrik müqavimətinə və cərəyan keçirmə qabiliyyətinə təsir göstərir.
• İlkin izolyasiya təbəqəsi:Dirijor və bitişik döngələr və ya komponentlər arasında ilkin elektrik maneəsini təmin edir.
• Aralıq izolyasiya təbəqəsi:Başqa bir qoruyucu maneə əlavə edir və ümumi izolyasiya sisteminə töhfə verir.
• Xarici izolyasiya təbəqəsi:Materialın xüsusiyyətlərinə uyğun olaraq, işləmə, sarma və montaj zamanı alt təbəqələri qorumağa kömək edir.

Faktiki tərkib məhsulun spesifikasiyasına görə dəyişir. Huaying-in məhsul məlumatı poliamid plyonka, yüksək izolyasiyaya malik sprey örtük və şüşə lifdən ibarət istehsal prosesini təsvir edir. Alıcılar seçilmiş modeli dizayna daxil etməzdən əvvəl onun dəqiq material ardıcıllığını və konstruksiyasını təsdiq etməlidirlər.

İzolyasiya qalınlığı xüsusilə vacibdir. Həddindən artıq nazik izolyasiya tələb olunan dielektrik performansa cavab verməyə bilər, lazımsız qalın izolyasiya isə bitmiş telin diametrini artıra və sarma üçün mövcud olan yeri azalda bilər. Balanslaşdırılmış dizayn həm elektrik etibarlılığını, həm də komponentlərin səmərəli qablaşdırılmasını dəstəkləyir.

3. Əsas Performans Üstünlükləri Nələrdir?

Etibarlı Elektrik İzolyasiyası

Çoxsaylı izolyasiya təbəqələri bitişik keçiricilər və ətrafdakı komponentlər arasında elektrik təmasına qarşı əlavə qorunma təmin edə bilər. Faktiki dielektrik gücü izolyasiya materiallarından, qalınlığından, istehsal keyfiyyətindən və sınaq şərtlərindən asılıdır. Mühəndislər təhlükəsizlik baxımından kritik avadanlıq üçün naqili təsdiq etməzdən əvvəl tələb olunan dayanıqlı gərginliyi və tətbiq olunan standartları təsdiq etməlidirlər.

Kompakt sarma dizaynları üçün potensial

İzolyasiya sistemi tətbiqin elektrik tələblərinə cavab verdikdə, diqqətlə optimallaşdırılmış naqil konstruksiyası əlavə izolyasiya materiallarına ehtiyacı azaltmağa kömək edə bilər. Nəticədə yerə qənaət komponentin dizaynından və xüsusi izolyasiya tələblərindən asılıdır; onlar müvafiq standartları nəzərdən keçirmədən qəbul edilməməlidir.

Davamlı İstehsal Keyfiyyəti

Vahid keçirici ölçüləri və izolyasiya örtükləri proqnozlaşdırıla bilən sarım davranışını dəstəkləyir. Kaplama qüsurları, uyğun olmayan diametrlər və ya zəif yapışma avtomatlaşdırılmış sarım zamanı problemlər yarada bilər və hazır komponentin etibarlılığına təsir göstərə bilər.

Uzunmüddətli Xərclər haqqında Mülahizələr

Tel seçimi ilkin alış qiymətindən çox olmalıdır. Davamlı keyfiyyət izolyasiya ilə bağlı nasazlıqlarla bağlı istehsal qüsurlarını, yenidən işləməyi və təmiri azaltmağa kömək edə bilər. Faktiki xərc faydası tətbiq şərtlərindən, məhsulun ömründən, istehsal məhsuldarlığından və qiymətləndirilən alternativ materialların keyfiyyətindən asılıdır.

Bu üstünlüklər uyğun spesifikasiyanın seçilməsi və onun performansının yoxlanılması ilə şərtlənir. Heç bir izolyasiya dizaynı müvafiq elektrik mühafizəsi, sınaq və təhlükəsiz avadanlıq dizaynına ehtiyacı aradan qaldırmır.

4. Üçqat emaye məftil necə hazırlanır?

İstehsalın ardıcıllığı vacibdir, çünki keçirici və izolyasiya bitmiş telin uzunluğu boyunca vahid qalmalıdır. Huaying istehsal prosesində bir neçə mühüm mərhələni təsvir edir.

1. Tel çəkmə:Keçirici material tələb olunan ölçülərə çəkilir. Səthin keyfiyyəti və ölçü uyğunluğu sonrakı örtük əməliyyatları üçün vacibdir.
2. Qızartma:Nəzarət olunan istilik müalicəsi dirijorun mexaniki xüsusiyyətlərini tənzimləyə bilər, sarma və sonrakı emal üçün tələb olunan xüsusiyyətlərə nail olmağa kömək edir.
3. İzolyasiya tətbiqi:Müəyyən edilmiş məhsulun konstruksiyasına uyğun olaraq örtük və ya izolyasiya materialları tətbiq olunur. Vahid örtük nazik ləkələri və digər potensial qüsurları məhdudlaşdırmağa kömək edir.
4. Qalınlığa nəzarət:İstehsalçı tələb olunan bitmiş diametrə və elektrik performansına nail olmaq üçün izolyasiya ölçülərinə nəzarət edir.
5. Müalicə:Kaplama sisteminin bərkidilməsini tələb etdiyi yerlərdə idarə olunan emal nəzərdə tutulan örtük xassələrinin və yapışmasının inkişafına kömək edir.
6. Son yoxlama:Müvafiq ölçülü, vizual, elektrik və mexaniki yoxlamalar məhsulun spesifikasiyasına uyğunluğunu yoxlamağa kömək edir.

Huaying-in məhsul səhifəsi təsvir olunan örtük prosesi üçün ±0,005 mm qalınlığa nəzarət dəqiqliyini bildirir. Alıcılar bu rəqəmdən satınalma tələbi kimi istifadə edərkən ölçmə arayışını, tətbiq olunan modeli və yoxlama metodunu təsdiq etməlidir.

Mühəndislik qrupları üçün ən faydalı keyfiyyət sənədlərinə müəyyən edilmiş məhsul spesifikasiyası, yoxlama meyarları, mövcud olduqda izlənilmə məlumatı və nəzərdə tutulan tətbiqə uyğun sınaq nəticələri daxildir.

5. Üçqat emaye məftil harada istifadə olunur?

İzolyasiya etibarlılığı, yığcam sarım və ardıcıl keçiriciliyin vacib olduğu elektrik və elektron məhsullar üçün üç qatlı izolyasiya edilmiş sarma məftilləri nəzərə alına bilər. Uyğunluq telin faktiki spesifikasiyalarından və avadanlığın iş şəraitindən asılıdır.

• Transformatorlar:Sarma keçiriciləri komponentin gərginliyinə, temperaturuna, izolyasiyasına və ölçü tələblərinə cavab verməlidir.
• İndüktörler və boğucular:Müvafiq sarma naqili, gücün çevrilməsi və filtrləmə sxemlərində istifadə olunan maqnit komponent dizaynlarını dəstəkləyir.
• Kommutasiya enerji təchizatı:İzolyasiya və keçirici xüsusiyyətləri keçid tezliyi, gərginlik gərginliyi, istilik şəraiti və tətbiq olunan təhlükəsizlik tələblərinə uyğun olmalıdır.
• Elektron avadanlıq:Yığcam güc modulları və digər elektrik qurğuları məhdud quraşdırma sahəsi üçün seçilmiş sarma telindən faydalana bilər.
• Sənaye elektrik sistemləri:Xüsusi sarğı komponentləri onların iş dövrlərinə və ətraf mühit şəraitinə uyğun tel spesifikasiyası tələb edir.

Bu tətbiqlərdən hər hansı biri üçün tel seçməzdən əvvəl mühəndislər temperaturun yüksəlməsini, elektrik gərginliyini, sarğı gərginliyini, işləmə tezliyini, rütubətə məruz qalmasını və müvafiq sertifikatlaşdırma tələblərini qiymətləndirməlidirlər. Məhsulun bir transformator və ya enerji təchizatı üçün uyğunluğu avtomatik olaraq hər dizayn üçün uyğunluğu müəyyən etmir.

6. Telin texniki xüsusiyyətlərini necə müqayisə edirsiniz?

Spesifikasiyaları müqayisə etmək, yalnız məhsul adına əsaslanaraq tel seçməkdən daha etibarlıdır. Aşağıdakı cədvəl alıcıların nəzərdən keçirməli olduğu əsas parametrləri ümumiləşdirir.

Huaying öz məhsul səhifəsində nümunə dirijor konfiqurasiyalarını, ümumi diametr hədəflərini və keçirici müqavimət dəyərlərini dərc edir. Dəyərlər modelə xas olduğundan, alıcılar mühəndislik hesablamalarında hər hansı rəqəmdən istifadə etməzdən əvvəl orijinal spesifikasiya cədvəlinə müraciət etməli və təsdiq tələb etməlidir.

İstinad: Huaying-dən Üçqatlı Emayeli Tel spesifikasiyası.

7. Alıcılar düzgün teli necə seçməlidirlər?

Düzgün telin seçilməsi izolyasiya performansı ilə bağlı ümumi iddiadan daha çox tətbiqdən başlayır. Satınalma qrupları və dizayn mühəndisləri uyğun variantları daraltmaq üçün aşağıdakı yoxlama siyahısından istifadə edə bilərlər.

• Elektrik tələblərini müəyyənləşdirin:İş gərginliyini, gözlənilən cərəyanı, tezliyi, dielektrik müqavimət tələblərini və məqbul müqaviməti göstərin.
• İstilik şərtlərini təsdiqləyin:Gözlənilən əməliyyat temperaturu, temperatur artımı, soyutma metodu və iş dövrünü təyin edin.
• Dolama məhdudiyyətlərini yoxlayın:Mövcud sarım pəncərəsini, tələb olunan bitmiş diametrini, əyilmə radiusunu və istehsal avadanlığının məhdudiyyətlərini müəyyənləşdirin.
• İzolyasiya sistemini yoxlayın:Qat materialları, qalınlığa dözümlülüklər, yapışma və müvafiq elektrik sınaq metodları haqqında ətraflı məlumat tələb edin.
• Uyğunluq ehtiyaclarını nəzərdən keçirin:Hazır avadanlıq və təyinat bazarı üçün tələb olunan standartları və təsdiqləri müəyyən edin.
• İstehsalın ardıcıllığını qiymətləndirin:Yoxlama prosedurları, partiyanın ardıcıllığı, qablaşdırma və izlənilmə sənədləri haqqında soruşun.
• Lazım olduqda nümunələr tələb edin:Həcm istehsalını təsdiq etməzdən əvvəl faktiki sarma prosesi və komponent dizaynından istifadə edərək nümunə telini sınaqdan keçirin.

Aydın texniki sorğuya çertyojlar və ya ölçülü hədəflər, illik və ya partiya tələbi, iş şəraiti, tələb olunan standartlar və hər hansı xüsusi qablaşdırma və ya çatdırılma gözləntiləri daxil edilməlidir. Bu məlumat təchizatçıya mövcud modelin uyğun olub olmadığını və ya fərdiləşdirilmiş spesifikasiyanın qiymətləndirilməsinə ehtiyac olub-olmadığını müəyyən etməyə kömək edir.

8. Huaying haqqında nə bilməlisiniz?

Huizhou Huaying Electronic Technology Co., Ltd. izolyasiya edilmiş məftil məhsulları təqdim edir və məhsulun inkişafı, istehsal keyfiyyəti və müştəri dəstəyinə diqqətini təsvir edir. Şirkətin məhsul məlumatlarına görə, onun Üç qatlı Emayeli Tel istehsal prosesinə məftil çəkmə, tavlama, izolyasiya tətbiqi, idarə olunan bərkitmə və ölçülü nəzarət daxildir.

Şirkət həmçinin 10-dan çox patentin və 20 nəfərdən çox Ar-Ge qrupunun olduğunu bildirir. Şirkət tərəfindən bildirilən bu rəqəmlər onun bəyan edilmiş inkişaf imkanları haqqında məlumat verir, lakin təchizatçının təsdiqi üçün patent mülkiyyəti, texniki keyfiyyətlər və ya digər sübutlar tələb olunduqda alıcılar müvafiq sənədləri tələb etməlidirlər.

Huaying və ya başqa bir tel təchizatçısını qiymətləndirərkən, satınalma qrupları şirkət etimadnaməsini nəzərə almalıdır. Ən vacib suallar təklif olunan telin tətbiqə uyğun olub-olmaması, tələb olunan keyfiyyət qeydlərinin mövcud olub-olmaması və nümunələrin və istehsal partiyalarının razılaşdırılmış spesifikasiyaya ardıcıl cavab verə biləcəyi ilə bağlıdır.

Məhsula aid təfərrüatlar üçün texniki müzakirə üçün başlanğıc nöqtəsi kimi rəsmi Huaying Triple-Layer Enameled Wire səhifəsindən istifadə edin.

9. Tez-tez verilən suallar

1. Üçqat emaye telin əsas məqsədi nədir?

Onun əsas məqsədi keçirici nüvəni çoxlu izolyasiya təbəqələri ilə birləşdirməkdir, dirijoru bitişik döngələrdən və ətrafdakı komponentlərdən elektriklə ayırmağa kömək edir. Faktiki qorunma səviyyəsi telin konstruksiyası, material xüsusiyyətləri və təsdiqlənmiş sınaq nəticələrindən asılıdır.

2. Üçqat emaye məftil üçqat izolyasiyalı məftillə eynidirmi?

Mütləq deyil. Terminlər əlaqəli məhsulları təsvir edə bilər, lakin keçirici, izolyasiya materialları, örtük üsulu və uyğunluq tələbləri fərqli ola bilər. İkisini bir-birini əvəz edə bilən kimi qəbul etməzdən əvvəl həmişə ətraflı tikinti və tətbiq olunan məhsul standartını təsdiqləyin.

3. Hansı amillər telin elektrik göstəricilərini müəyyən edir?

Mühüm amillərə keçirici material və ölçülər, elektrik müqaviməti, izolyasiya qalınlığı, dielektrik gücü, temperatur dərəcəsi və istehsal ardıcıllığı daxildir. Performans, nəzərdə tutulan avadanlığa uyğun olan spesifikasiyalardan və sınaq şərtlərindən istifadə etməklə qiymətləndirilməlidir.

4. Üçqat emaye teli fərdiləşdirmək olarmı?

İstehsalçının imkanlarından və istehsal tələblərindən asılı olaraq fərdiləşdirmə mümkün ola bilər. Alıcılar fizibiliteyi müəyyən etmək üçün hədəf keçirici ölçüsünü, bitmiş diametrini, izolyasiya tələblərini, elektrik parametrlərini və gözlənilən sifariş miqdarını təmin etməlidirlər.

5. Alıcılar toplu sifariş verməzdən əvvəl məhsulun keyfiyyətini necə yoxlaya bilərlər?

Cari texniki məlumat vərəqini, müvafiq yoxlama qeydlərini və mövcud uyğunluq sənədlərini tələb edin. Müvafiq hallarda, nümunələri ölçü yoxlamaları, sarma sınaqları və tətbiqin tələblərinə uyğun olaraq həyata keçirilən elektrik sınaqları vasitəsilə qiymətləndirin.

6. Kotirovka sorğusuna hansı məlumatlar daxil edilməlidir?

Tələb olunan məftil modelini və ya rəsmini, keçirici ölçüləri, izolyasiya konstruksiyasını, hədəf elektrik performansını, tətbiq olunan standartları, sifariş miqdarını, çatdırılma yerini və hər hansı sınaq və ya qablaşdırma tələblərini daxil edin. Tam sorğu texniki qiymətləndirmə və kotirovkaları daha səmərəli edir.

10. Nəticə

Üç qatlı emaye məftil etibarlı izolyasiya, ardıcıl keçiricilik və səmərəli sarım tələb edən elektrik dizaynlarını dəstəkləyə bilər. Doğru məhsulun seçilməsi keçirici ölçüləri, izolyasiya konstruksiyası, dielektrik performansı, istilik məhdudiyyətləri və istehsal keyfiyyətinin diqqətlə müqayisəsini tələb edir. İstehsaldan əvvəl bu amilləri təsdiq etməklə, mühəndislər və satınalma qrupları spesifikasiya uyğunsuzluqlarını azalda və daha məlumatlı satınalma qərarları verə bilərlər. Transformatorlar, induktorlar və ya digər elektrik tətbiqləri üçün izolyasiya edilmiş sarğı naqili əldə edirsinizsə,Huaying ilə əlaqə saxlayıntexniki tələblərinizi müzakirə etmək, məhsulun spesifikasiyalarını tələb etmək və layihəniz üçün uyğun həlli araşdırmaq.
